АВБбШв
Виробник
Україна
Декларація відповідності кабелю марки АВБбШв
379.14 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

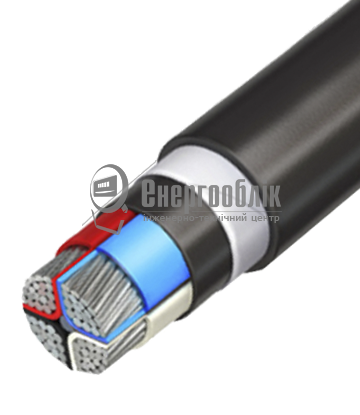

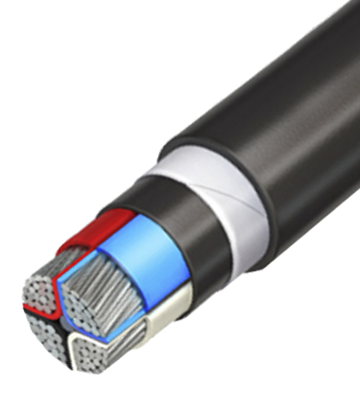

Електромеханічне виріб АВБбШв - це силовий броньований кабель з алюмінієвою жилою, укладеною в пластикову оболонку виготовлену з ПВХ. Його маркування позначає матеріали, що застосовуються при виготовленні і конструктивні особливості виробу:

  • Буква А означає те, що до складу кабелю входить алюмінієва струмопровідна жила.
  • В вказує на те, що жила укладена в ізоляцію з ПВХ.
  • Букви Бб говорять про те, що електромеханічне виріб захищено бронею з двох оцинкованих, або неоцинкованих, сталевих пластин.
  • Останні дві букви Ш і в означають, що АВБбШв забезпечено захисним кожухом з випрессованного матеріалу ПВХ з додаванням в'язкої клейової суміші і бітуму.

Переваги

В даний час електричний кабель АВБбШв широко використовується в Україні завдяки таким своїм перевагам, як міцність, довговічність, гарні експлуатаційні якості. Саме завдяки ним кабель здатен забезпечити надійне електропостачання для передачі електроенергії до широкого різноманіття стаціонарних споживачів, починаючи від цивільних споруд і закінчуючи промисловими підприємствами.

Експлуатація

Завдяки наявності бронювання кабель АВБбШв використовується в умовах, що передбачають наявність небезпеки механічних пошкоджень кабельної лінії. Але варто зауважити, що ахіллесовою п’ятою кабелю є те, що він погано витримує великі зусилля на розтяг. Через те, що він відноситься до класів гнучкості 1 або 2, кабель АВБбШв експлуатується виключно в стаціонарних електролініях. В аварійному режимі електропровідник функціонує не більше восьми годин на добу. Сумарний час роботи в такому режимі складає 1000 годин для всього терміну експлуатації.

Тип
АВБбШв чотирижильний
Характеристики
Маркування
АВБбШв 4х6
АВБбШв 4х10
АВБбШв 4х16
АВБбШв 4х25
АВБбШв 4х35
АВБбШв 4х50
АВБбШв 4х70
АВБбШв 4х95
АВБбШв 4х120
АВБбШв 4х150
АВБбШв 4х185
АВБбШв 4х240
Переріз жили,кв.мм
6
10
16
25
35
50
70
95
120
150
185
240
Струмове навант.на одну жилу, А
44
59
77
100
121
147
178
212
241
274
308
355
Потужність в 3ф. мережі, Квт
29
38.8
50.7
65.8
79.6
96.8
117.2
139.5
158.6
180.3
202.7
233.7
Тип
АВБбШв трьохжильний з плюсом
Характеристики
Маркування
АВБбШв 3х10+1х6
АВБбШв 3х16+1х10
АВБбШв 3х25+1х16
АВБбШв 3х35+1х16
АВБбШв 3х50+1х25
АВБбШв 3х70+1х35
АВБбШв 3х95+1х50
АВБбШв 3х120+1х70
АВБбШв 3х150+1х70
АВБбШв 3х185+1х95
АВБбШв 3х240+1х120
Переріз жили, кв.мм
10
16
25
35
50
70
95
120
150
185
240
Струмове навант. на 1 жилу, А
59
77
100
121
147
178
212
241
274
308
355
Потужність в 3 фазній мережі, КВт
38.8
50.7
65.8
79.6
96.8
117.2
139.5
158.6
180.3
202.7
233.7
Тип
АВБбШв п'ятижильний
Характеристики
Маркування
АВБбШв 5х6
АВБбШв 5х10
АВБбШв 5х16
АВБбШв 5х25
АВБбШв 5х35
АВБбШв 5х50
АВБбШв 5х95
Переріз жили, кв.мм.
6
10
16
25
35
50
95
Струмове навантаження на 1 жилу,А
44
59
77
100
121
147
212
Потужність в 3 фаз. мережі, КВт
29
38.8
50.7
65.8
79.6
96.8
139.5
