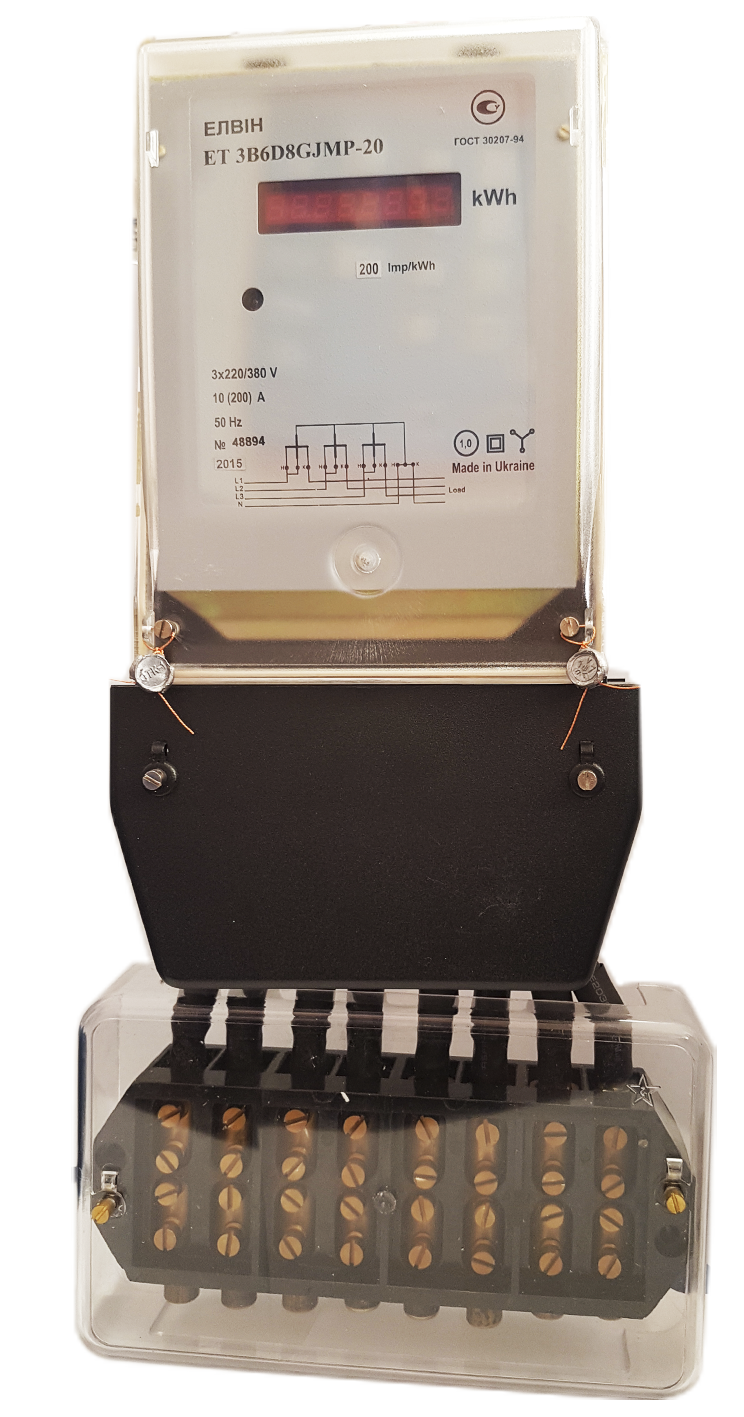

ET - трифазний лічильник
Виробник
Україна
Серія
ЕТ
Модифікація лічильника типу ЕТ 3В5Е8ULRT
810.07 КБ, pdf
Завантажити
Модифікація лічильника типу ЕТ 3В5Е8GLRT
822.05 КБ, pdf
Завантажити
Модифікація лічильника типу ЕТ3В6D8GJRP
819.18 КБ, pdf
Завантажити
Модифікація лічильника типу ЕТ 3В6D8UJRT
817.29 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

Лічильник ЕТ призначений для вимірювання активної електричної енергії в трьохфазних чотирипровідних ланцюгах перемінної напруги при прямому ланцюжковому підключенні до генератора і навантаження. Працює прилад при напрузі 3х220 або 380 В і силі струму 10-200 ампер. Трифазний електронний лічильник має телеметричний вихід та клас точності 1,0. Успішно використовується на промислових підприємствах, заводах, об’єктах електроенергетики та в складу АСКОЕ.

Характеристика приладу

У вхідних ланцюгах лічильників Elvin ЕТ, як датчики струму використовуються активні трансформатори, які мають малу фазову і амплітудну похибку, як перетворювачі використовуються високоточні, фазокомпенсуючі активні резистивні подільники напруги. У якості джерела живлення використовується імпульсне однотактне зворотньоходове джерело живлення, побудоване за принципом автогенератора, має широкий діапазон вхідних напруг. Всі модифікації лічильників, в якості пристрою відображення інформації, використовують рідкокристалічний дисплей. Як ключі телеметричних виходів використовуються оптрони з додатковим транзистором, включеним спільно з фототранзистором. У зворотному включенні для захисту виходу встановлені стабілітрони з напругою стабілізації 30 В.

Реле управління навантаженням

В якості реле управління навантаженням використовується оптосімістори з включенням через нуль-перехід напруги і вимиканням через нуль-перехід струму. Оптосімістор призначений для комутації змінної напруги промислової частоти. У тарифних лічильниках для перегляду показань, установки параметрів використовуються оптосенсори, що працюють на відображення. Кожна оптопара є випромінюючий модульований світловий потік інфрачервоний світлодіод і фотодіод, який приймає відбитий світловий потік, Прихована клавіша являє собою механічний нефіксуючий замикач (кнопку), встановлену в одному з отворів клемної колодки.

Придбати сучасний прилад обліку спожитої електроенергії Елвін споживачі можуть в нашому інтернет-магазині за доступною ціною. Не виходячи з дому оплатити його вартість та отримати з доставкою.

Тип
ET3B6D8GJMP-20
Характеристики
Номінальна напруга, В
380
Номінальна сила струму,А
10
Максимальна сила струму, А
200
Міжповірочний інтервал, років
6
Вимірювання енергії
активна
Модель лічильника
однотарифний
Клас точності
1
Тип
ET3B6D8НJMP-20
Характеристики
Номінальна напруга, В
380
Номінальна сила струму,А
10
Максимальна сила струму, А
200
Міжповірочний інтервал, років
6
Вимірювання енергії
активна
Модель лічильника
багатотарифний
Клас точності
1
Тип
ET3B6Е8GLMP-20
Характеристики
Номінальна напруга, В
380
Номінальна сила струму, А
10
Максимальна сила струму, А
200
Міжповірочний інтервал, років
6
Модель лічильника
однотарифний
Вимірювання енергії
активна та реактивна
Клас точності
1-активна
2-реактивна
