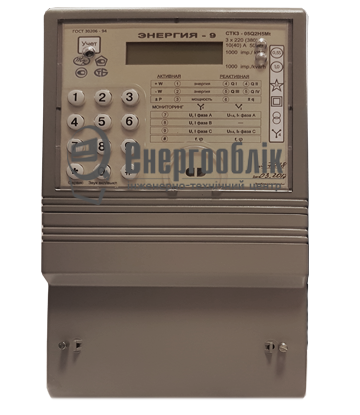

СТК3 - трифазні промислові багатофункціональні лічильники
Виробник
Україна
Серія
СТК3
Таблиця виконань СТК3
517.71 КБ, pdf
Завантажити
Технічні характеристики лічильників СТК3
608.22 КБ, pdf
Завантажити
Сертифікат перевірки типу СТК3
240.26 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

Багатофункціональні лічильники електроенергії серії «Енергія 9» розроблені спеціально для застосування в промисловості і на підприємствах енергопостачання, з урахуванням їх специфіки і вимог, що пред'являються до обліку електроенергії в цих галузях. Лічильники цієї серії мають клас точності до 0.2S, можуть мати як пряме так і трансформаторне включення по струму, або по струму і напрузі; можуть застосовуватися в трипровідних або чотирипровідних мережах змінного струму. Всі лічильники обладнанні інфрачервоним портом і портом RS485. В пам'яті лічильника зберігається пофазний графік навантаження для активної і реактивної енергії, ведеться пофазний графік струму. Глибина зберігання кожного з графіків - 365 днів. Лічильники дозволяють вести моніторинг поточного значення напруги, струму, потужності, cosφ, частоти мережі; зберігають графік енергії, півгодинні максимуми, ведуть журнал подій, програмуються на облік тарифних зон. Модифікації з управлінням навантаженням дозволяють управляти зовнішнім контактором для включения/виключення навантаження, дозволяють знімати показники за відсутності напруги живлення. Ці лічильники ідеально підходять для побудови на їх основі автоматизованих систем комерційного і технічного обліку електроенергії.

Можливі виконання багатофункціональних лічильників:

СТК3-02Q2T1Mt         СТК3-05Q2T1Mt         СТК3-10Q2T1Мt
СТК3-02Q2T2Mt         СТК3-05Q2T2Mt         СТК3-10Q2T2Mt
СТК3-02Q2T3Mt         СТК3-05Q2T3Mt         СТК3-10Q2T3Mt
СТК3-02Q2T4Mt         СТК3-05Q2T4Mt         СТК3-10Q2T4Mt
СТК3-02Q2Н3Mt         СТК3-05Q2Н3Mt        СТК3-10Q2Н3Mt
СТК3-02Q2Н4Mt         СТК3-05Q2Н4Mt        СТК3-10Q2Н4Mt
СТК3-02Q2H5Mt         СТК3-05Q2H5Mt        СТК3-10Q2H5Mt
СТК3-02Q2H6Mt         СТК3-05Q2H6Mt        СТК3-10Q2H6Mt

Позначення багатофункціональних лічильників „Енергія -9”:
СТК3 – трифазний лічильник;
02 – клас точності 0,2S; 05 – клас точності 0,5S; 10 – клас точності 1,0;
А1 – облік активної енергії;
Q2 – облік активної та реактивної енергії в двох напрямках;
Т1(Т2) – трансформаторне три- (чотири-) провідне включення по напрузі та струму: 100В, 1А;
Т3(Т4) – трансформаторне три- (чотири-) провідне включення по напрузі та струму: 100В, 5А;
H3(H4) – пряме три- (чотири-) провідне включення по напрузі та транс. по струму: 220(380)В, 5А.;
H5(Н6) – пряме чотирипровідне включення по напрузі та струму: 380В, 10(40)А, (380В, 40(100)А);
М – багатофункціональний, багатотарифний, формування графіку навантаження та струму пофазно, моніторинг параметрів електромережі, фіксація максимумів, інтерфейс RS485, імпульсний вихід, оптопорт, журнал подій;
t – розширений температурний діапазон  – 40 ÷ +55 Сº;
Додаткова функція «U» – функція управління зовнішнім навантаженням (окрім однофазних лічильників);
Додаткова функція «L» – підсвічення індикатора.


Тип
СТК3-Q2T1(Т2)Mt
Характеристики
Напруга, В
100
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
1/1,5
Міжповірочний інтервал, років
6
Модель лічильника
багатотарифний
Габаритні розміри, мм
170х330х70
Тип
СТК3-Q2T3(Т4)Mt
Характеристики
Напруга, В
100
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
5/7,5
Міжповірочний інтервал, років
6
Модель лічильника
багатотарифний
Габаритні розміри, мм
170х330х70
Тип
СТК3-Q2Н3(Н4)Mt
Характеристики
Напруга, В
380
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
5(7,5)
Міжповірочний інтервал, років
6
Модель лічильника
багатотарифний
Габаритні розміри, мм
170х330х70
Тип
СТК3-Q2Н5(Н6)Mt
Характеристики
Напруга, В
380
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
10(40)/40(100)
Міжповірочний інтервал
6
Модель лічильника
багатотарифний
Габаритні розміри, мм
170х330х70
Тип
СТК3 10Q2Н4.К4t
Характеристики
Напруга, В
380
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
5/7,5
Міжповірочний інтервал, років
6
Модель лічильника
однотарифний
Габаритні розміри, мм
170х330х70
Тип
СТК3 10Q2Н9.К4t
Характеристики
Напруга,В
380
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
10/100
Міжповірочний інтервал, років
6
Модель лічильника
однотарифний
Габаритні розміри, мм
170х330х70
Тип
СТК3 10Q2Т3.К4t
Характеристики
Напруга,В
100
Клас точності
0,2S/0,5S/1
Вимірювання енергії
активна, реактивна
Номінальна/ максимальна сила струму, А
5/7,5
Міжповірочний інтервал
6
Модель лічильника
однотарифний
Габаритні розміри, мм
170х330х70
