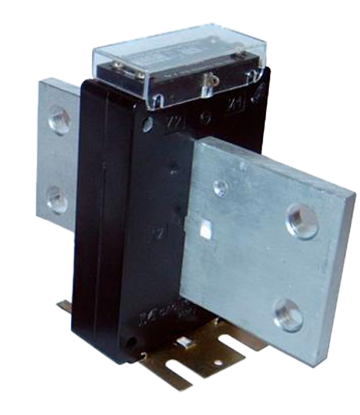

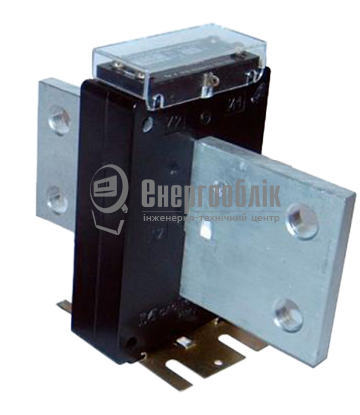

ТШ-066 - трансформатори струму
Виробник
Україна
Технічні характеристики трансформаторів струму ТШ-066
348.69 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

Трансформатори струму ТШ-066 призначені для передачі сигналу вимірюваної інформації приладам вимірювання, автоматики, сигналізації і управління в електричних колах змінного струму частотою 50 Нz, або 60 Нz. Дані трансформатори призначені для роботи в закритих приміщеннях при температурі навколишнього середовища від - 45 С до + 40 С.

Трансформатори мають один коефіцієнт трансформації і виготовляються з такими параметрами:

- Номінальна первинна сила струму,А: 5, 10, 20, 30, 40, 50,75,100,150, 200, 250, 300, 400, 500, 600.

- Номінальна вторинна сила струму,А: 5А

- Клас точності: 0,2, 0,5, 0,5S.

- Найбільша напруга, kV: 0,72

- Маса трансформатора, не більше 1,3 кг.

- Міжповірочний інтервал трансформаторів 5 років.

Трансформатори кріпляться до заземленої конструкції виробу споживача за допомогою пластин, які входять в комплект і встановлюються споживачем в пази корпусу трансформатора, розміщених в нижній частині.

На нашому підприємстві завжди можете придбати трансформатири потрібного Вам номіналу.

Тип
ТШ-0,66
Характеристики
Виконання
200/5, 300/5, 400/5, 600/5.
Номінальний первинний струм, А
20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000
Клас точності
0,2; 0,5S; 0,5; 1,0
Номінальний вторинний струм,А
Номінальна напруга, кВ
0,66
Маса, кг
1,3
Габаритні розміри, мм
87х125х93
