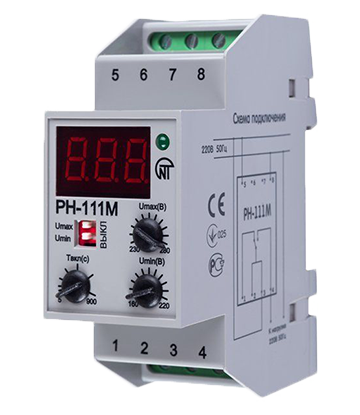

Реле напруги РН-111М
Виробник
Україна
Посібник користувача РН 111М
257.44 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

Реле напруги РН-111М відноситься до обладнання, необхідного для розподілу і управління вхідними параметрами, і призначене для відключення промислових або побутових однофазних споживачів напругою 220 Вольт і частотою струму 50 Герц від мережі під час надходження вхідної напруги, показники якої знаходяться поза встановлених параметрів. Реле також здійснює автоматичне підключення споживача до мережі при стабілізації вхідних параметрів мережі.

Сфера використання

Споживач підключається до мережі через контактні виводи реле або за допомогою низьковольтного електромагнітного комбінованого пристрою при наявності великих пускових струмів. На комутаційної панелі реле знаходяться світлодіоди і ручки змінних резисторів, які мають своє призначення.

Світлодіоди трьох розрядного індикатора сигналізують про:

  • Актуальною величиною напруги;
  • Величині настроюється критерію;
  • Часу до відновлення харчування споживача;
  • відключення споживачів через поломки (миготіння актуальною величини напруги).

Ручки потенціометрів призначені для:

  • Установки величини мінімального граничного напруження Umin, при якому буде спрацьовувати реле;
  • Установки величини максимального граничного напруги Umax при яких буде спрацьовувати реле;
  • Установка часу до повторного включення реле при нормалізації вхідних параметрів.

Купуючи реле напруги РН-111М можна бути впевненим у збереженні електрообладнання при будь-яких коливань напруги будинкової мережі, при цьому присутність людини не потрібно, реле все зробить сама.


Тип
РН 111М
Характеристики
Кількість фаз
1
Номінальна напруга, В
220
Нижній поріг віхідної напруги, В
160-220
Верхній поріг вхідної напруги, В
230-280
Номінальний/ Максимальний струм, А
5/16
Час відключення при перевищенні напруги, сек
1
Час відключення при пониженні, сек
12
Висота/Ширина/Глибина, мм
90/35/68
