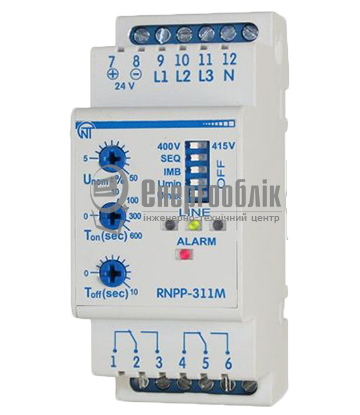

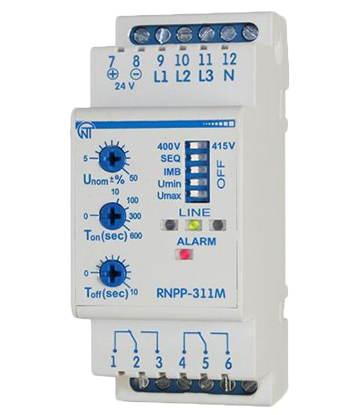

Реле напруги РНПП-311М
Виробник
Україна
Посібник користувача РНПП 311М
449.24 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

Багатофункціональне реле напруги, перекосу і послідовності фаз РНПП-311М є модифікацією реле РНПП-311 і призначене для контролю допустимого рівня напруги, контролю правильного чергування і відсутності злиття фаз, контролю повнофазності і симетричності напруги.

Сфера використання

Призначення реле напруги РНПП-311М полягає в автовідключенні споживачів від трифазної мережі живлення при наявності аварійних умов.

До першочергових неполадок мережі живлення відносяться:

  • Вихід поточного параметра напруги за пороги позначених параметрів;
  • Спотворення по черговості проходження фаз або замикання фаз;
  • Спотворення повноцінності або гармонійності подання напруги;

При нормалізації вхідних характеристик напруги, живлення до споживача буде подано автоматично. Це станеться через фіксований, встановлений самостійно, період повторного включення.

Особливості

Підсвічування світлодіодів на лицьовій панелі повідомляє про:

  • Присутність напруги живлення на будь-якій окремій фазі шляхом горіння зелених світлодіодів;
  • Відключення реле або аварійну ситуацію шляхом горіння червоного світлодіода;

Ручки потенціометрів на фронтальній панелі призначені для:

  • Установки граничних величин мінімального (Umin) і максимального (Umax) напружень коли буде спрацьовувати пристрій;
  • Налаштування часу спрацьовування приладу (ТСР);
  • Коригування часу до повторного включення пристрою при нормалізації вхідних параметрів.

Перемикачі на передній панелі призначені для:

  • Вибіру мережі живлення між 380 В і 400 В;
  • Блокування контролю за зміною фаз;
  • Виключення спостереження за симетрією фаз;
  • Блокування контролю за мінімальним пороговою напругою Umin;
  • Відключення контролю за максимальним граничним напруженням Umax.

Для збереження дорогих побутових приладів необхідно відвідати сторінку інтернет-магазину і придбати такий необхідний прилад або зателефонувати нашим менеджерам.



Тип
РНПП 311М
Характеристики
Кількість фаз
3
Номінальна напруга, В
380,220
Максимальний струм навантаження, А
5
Час відкл/вкл при підвищенні/пониженні напруги, сек
0,02
Час затримки включення, с
12
Висота/Ширина/Глибина, мм
35/92/58
