ПВС
Виробник
Україна
Декларація про відповідність кабелю ПВС
363.15 КБ, pdf
Завантажити
Основні технічні характеристики
168.25 КБ, pdf
Завантажити
Таблиця допустимих струмових навантажень
462.42 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

ПВС — це провід, виготовлений із мідних багатодротових жил з ПВХ ізоляцією та з оболонкою з того ж самого матеріалу. Ізоляція не розрахована на використання поза приміщеннями тому, що вона руйнується під ультрафіолетовим випромінюванням та чутлива до впливу вологи.

Сфера використання

Провід ПВС набув широкого розповсюдження в Україні, його універсальність полягає в його зручності та високій зносостійкості і гнучкості. ПВС може витримати велике навантаження, як на розрив, так і на злам. Кабель ПВС призначено для підключення машин і приладів побутового або аналогічного застосування до електричних мереж, крім того, кабель використовують для виготовлення подовжувачів.

Особливості

Номінальне навантаження зумовлено діаметром перетину та потужністю електроструму. Ізоляція повинна щільно прилягати до струмопровідної жили, але легко відділятися. Жили проводів марки ПВС повинні бути скручені без заповнювача. Оболонка повинна бути накладена таким чином, щоб вона заповнювала проміжки між жилами, надаючи проводу круглу форму. Оболонка повинна легко відділятися від жил без пошкодження ізоляції.

Якщо ви вирішили купити провід ПВС, то вам треба пам’ятати декілька моментів про його застосування. Його розраховано на напругу до 380В. Максимальна допустима температура струмопровідної жили при навантаженні плюс 70 градусів за Цельсієм. Допустимий температурний режим роботи кабелю ПВС від +40 до -25 градусів за Цельсієм. Термін служби ПВС не менше 6-ти років, а при стаціонарної установці не менше 10-ти років.

Тип

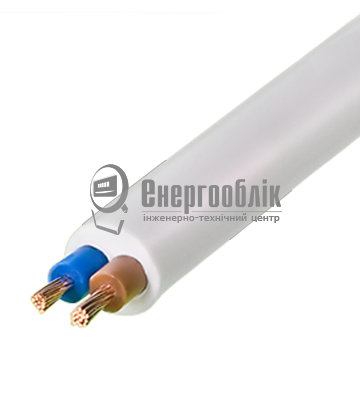

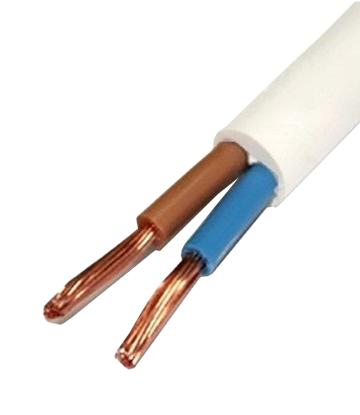

ПВС двожильний
Характеристики
Маркування
ПВС 2х0.75
ПВС 2х1
ПВС 2х1.5
ПВС 2х2.5
ПВС 2х4
ПВС 2х6
ПВС 2х10
ПВС 2х16
Переріз жили, кв.мм
0.75
1
1.5
2.5
4
6
10
16
Струмове навантаження на 1 жилу, А
6
10
14
20
25
30
40
50
Потужність в 1 фазній мережі, кВт
1.3
2.2
3.1
4.4
5.5
6.6
8.8
11
Тип

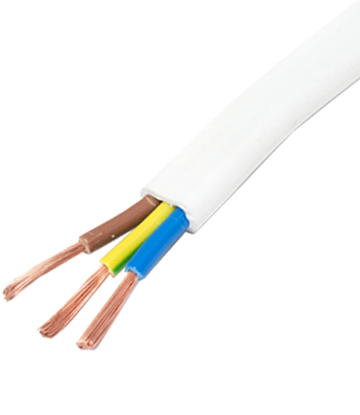

ПВС трьохжильний
Характеристики
Маркування
ПВС 3х0.5
ПВС 3х0.75
ПВС 3х1
ПВС 3х1.5
ПВС 3х2.5
ПВС 3х4
ПВС 3х6
ПВС 3х10
ПВС 3х16
Переріз жили, кв.мм
0.5
0.75
1
1.5
2.5
4
6
10
16
Струмове навантаження на 1 жилу, А
3
6
10
14
20
25
30
40
50
Потужність в 1 фазній мережі, кВт
0.7
1.3
2.2
3.1
4.4
5.5
6.6
8.8
11
Тип

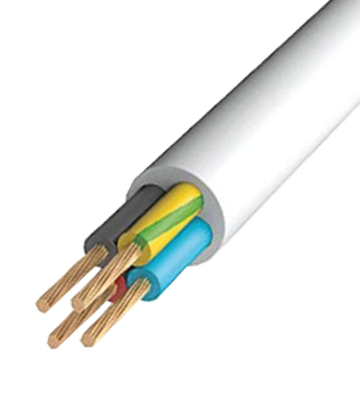

ПВС чотирижильний
Характеристики
Маркування
ПВС 4х0.5
ПВС 4х1
ПВС 4х1.5
ПВС 4х2.5
ПВС 4х4
ПВС 4х6
ПВС 4х10
ПВС 4х16
Переріз жили, кв.мм
0.5
1
1.5
2.5
4
6
10
16
Струмове навантаження на жилу, А
3
10
14
20
25
30
40
50
Потужність в 3 фазній мережі, кВт
2
6.6
9.2
13.2
16.5
19.7
26.3
32.9
Тип

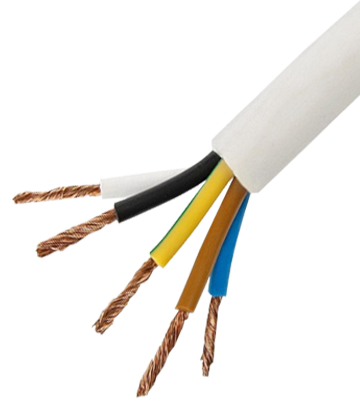

ПВС п'ятижильний
Характеристики
Маркування
ПВС 5х0.75
ПВС 5х1
ПВС 5х1.5
ПВС 5х2.5
ПВС 5х4
ПВС 5х6
ПВС 5х10
ПВС 5х16
Переріз жили, кв.мм
0.75
1
1.5
2.5
4
6
10
16
Струмове навант. на 1 жилу, А
6
10
14
20
25
30
40
50
Потужність в 3 фазній мережі, кВт
3.9
6.6
9.2
13.2
16.5
19.7
26.3
32.9
