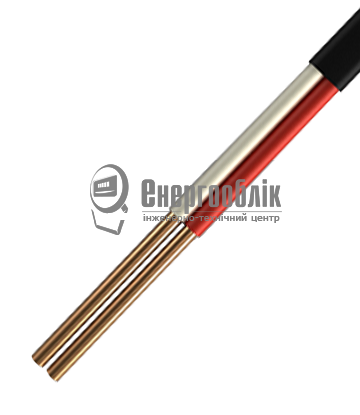

ВВГ (ВВГ-П)
Виробник
Україна
Декларація про відповідність кабелю марки ВВГ
379.14 КБ, pdf
Завантажити
Основні технічні характеристики
144.06 КБ, pdf
Завантажити
Таблиця допустимих струмових навантажень
524.96 КБ, pdf
Завантажити

Хочете придбати?

Напишіть менеджеру
або зателефонуйте
(0432) 57-51-57
Поділитись:
Опис
Модельний ряд

Кабель ВВГ - це силовий кабель, він має мідні жили, захищені полівінілхлоридною ізоляцією та оболонкою. Провід ВВП часто купують і використовують, як альтернативу кабелям марки ВВГ. Струмопровідні жили в кабелі марки ВВП розташовані паралельно, у той час як в кабелях марки ВВГ ізольовані жили зібрані разом, що надає більше гнучкості при прокладанні, але, в той же час, збільшує об'єм.

Використання

Сьогодні саме кабель ВВГ застосовують в Україні для прокладання домашньої електромережі, підключення вуличного освітлення або промислового обладнання. Для побутового використання, як правило, застосовують кабель ВВГ, що має абревіатуру «нг». Ці букви говорять про те, що при виробництві даного кабелю ВВГ застосовується вогнетривкий пластик, тому він пожежобезпечний і не поширює горіння. У тому випадку, якщо замість кабелю ВВГ з маркуванням «нг» буде застосований звичайний кабель ВВГ, то при загорянні одного з кабелів, полум'я може швидко пошириться на сусідні кабелі, що може призвести до масштабної пожежі. Кабелі ВВГ широко використовують у сухих та вологих приміщеннях, на естакадах, а також для прокладання електромережі під землею або на відкритому просторі. Однак в останньому випадку, кабель ВВГ вимагає спеціального захисту від можливих пошкоджень ззовні.

Кабель ВВП з ізоляцією та оболонкою з полівінілхлориду широко використовується для прокладання проводки з номінальною напругою 380/660 В або постійною напругою до 1000 В. Оскільки кабель ВВП складається з мідних моножил, його застосовують для стаціонарної проводки, яка не повинна піддаватися постійним вигинів. Розташування ізольованих жил кабелю ВВП дозволяє прокладати його в поглибленнях гіпсокартону, під штукатуркою, ламінатом та інших місцях, що не дозволяють зробити великий жолоб для проводки. Провід марок ВВП застосовуються як для прокладки проводки в квартирах і офісах, так і для прокладки в сухих каналах та тунелях, в умовах агресивного середовища. Однією з особливостей кабелів ВВП також є вогнестійкість його покриття.

Особливості

При монтажі кабелю ВВГ слід пам'ятати про те, що він не призначений для розтягування, а можливий температурний режим його експлуатації становить від - 50 до + 50 ° С. Якщо кабель ВВГ експлуатувати з дотриманням всіх правил, він здатний прослужити більше 30-ти років.

Провід ВВП може мати дві основні категорії, що розрізняються за різними класами гнучкості жил. Перша - ВВП-1 з класом гнучкості жил 1, призначена для монтажу при майже повній відсутності вигинів, і друга - ВВП-2 з класом гнучкості жил 2, призначена для монтажу з наявністю вигинів. Крім того, існують ще дві менш поширені різновиди кабелів ВВП, індекси яких також відповідають класу гнучкості жил. Це ВВП-3, призначення якого - стаціонарна електропроводка при наявності помірної кількості вигинів, і ВВП-4, що вмонтовується в умовах часто повторюваних вигинів.

Тип
ВВГ одножильний
Характеристики
Маркування
ВВГ 1х4
ВВГ 1х6
ВВГ 1х10
ВВГ 1х16
ВВГ 1х25
ВВГ 1х35
ВВГ 1х50
ВВГ 1х70
ВВГ 1х95
ВВГ 1х120
ВВГ 1х150
Переріз жили, кв.мм
4
6
10
16
25
35
50
70
95
120
150
Струмове навантаження на 1 жилу, А
53
67
91
121
160
197
247
318
386
450
521
Потужність в 1 фазній мережі, кВт
11.7
14.7
20
26.6
35.2
43.3
54.3
67.8
84.9
99
114.6
Тип

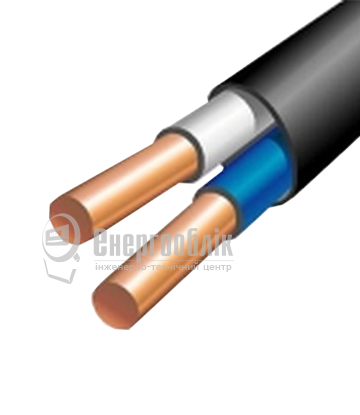

ВВГ-П двожильний
Характеристики
Маркування
ВВГП 2х1
ВВГП 2х1.5
ВВГП 2х2.5
ВВГП 2х4
ВВГП 2х6
ВВГП 2х10
ВВГП 2х16
ВВГП 2х25
ВВГП 2х35
Переріз жили, кв.мм
1
1.5
2.5
4
6
10
16
25
35
Струмове навантаження на 1 жилу,А
18
24
33
44
56
76
101
134
166
Потужність в 1фазній мережі, кВт
4
5.3
7.3
9.7
12.3
16.7
22.2
29.5
36.5
Тип

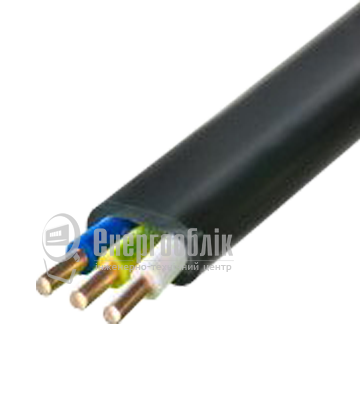

ВВГ-П трьохжильний
Характеристики
Маркування
ВВГП 3х1
ВВГП 3х1.5
ВВГП 3х2.5
ВВГП 3х4
ВВГП 3х6
ВВГП 3х10
ВВГП 3х16
ВВГП 3х25
ВВГП 3х35
ВВГП 3х50
ВВГП 3х70
ВВГП 3х95
ВВГП 3х120
ВВГП 3х150
Переріз жили, кв.мм
1
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
Струмове навантаження на 1 жилу, А
15
21
28
37
49
66
87
115
141
177
226
274
321
370
Потужність в 1 фазній мережі, кВт
3.3
4.6
6.2
8.1
10.8
14.5
19.1
25.3
31
38.9
49.7
60.3
70.6
81.4
Тип
ВВГ-П чотирьохжильний
Характеристики
Маркування
ВВГ-П 4х1
ВВГ-П 4х1.5
ВВГ-П 4х2.5
ВВГ-П 4х4
ВВГ-П 4х6
ВВГ-П 4х10
ВВГ-П 4х16
ВВГ-П 4х25
ВВГ-П 4х35
ВВГ-П 4х50
ВВГ-П 4х70
ВВГ-П 4х95
ВВГ-П 4х120
ВВГ-П 4х150
Переріз жили, кв.мм
1
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
Струмове навантаження на 1 жилу, А
15
21
28
37
49
66
87
115
141
177
226
274
321
370
Потужність в 3 фазній мережі, кВт
9.9
13.8
18.4
24.4
32.3
43.4
57.3
75.7
92.8
116.5
148.7
180.3
211.3
243.5
Тип
ВВГ трьохжильний з плюсом
Характеристики
Маркування
ВВГ-П 3х2.5+1х1.5
ВВГ-П 3х4+1х2.5
ВВГ-П 3х6+1х4
ВВГ-П 3х10+1х6
ВВГ-П 3х16+1х10
ВВГ-П 3х35+1х16
ВВГ-П 3х50+1х25
ВВГ-П 3х70+1х35
ВВГ-П 3х95+1х50
ВВГ-П 3х120+1х70
Переріз жили, кв.мм
2.5
4
6
10
16
35
50
70
95
120
Струмове навант. на 1 жилу, А
28
37
49
66
115
141
177
226
274
321
Потужність в 3 фазній мережі, кВт
18.4
24.4
32.3
43.4
75.7
92.8
116.5
148.7
180.3
211.3
Тип
ВВГ п'ятижильний
Характеристики
Маркування
ВВГ-П 5х1
ВВГ-П 5х1.5
ВВГ-П 5х4
ВВГ-П 5х6
ВВГ-П 5х10
ВВГ-П 5х16
ВВГ-П 5х25
ВВГ-П 5х35
ВВГ-П 5х50
ВВГ-П 5х70
ВВГ-П 5х95
Переріз жили, кв.мм
1
1.5
4
6
10
16
25
35
50
70
95
Струмове навантаження на 1 жилу, А
15
21
37
32.3
66
87
115
141
177
226
274
Потужність в 3 фазній мережі, кВт
9.9
13.8
24.4
49
43.4
57.3
75.7
92.8
116.5
148.7
180.3
